RaspberrypiとDE0を接続し７セグLEDをスマホで操作

処理の流れ

• QuartusIIのインストール
• verilogでI2Cインタフェースを設計しFPGAにインプリメント
• PythonでRaspberrypiのI2C制御
• FPGA動作検証にSignalTapを使用しタイミングを検証
• スマフォからRaspberrypiのWebアプリを介してFPGAボードを制御

ポイントはRaspberrypiのGPIO制御をWebアプリで行う事でスマフォからFPGAを操作する事

・QuartusIIのインストール
AlteraのサイトからQuartusをダウンロード
DE0はCycloneIIIが搭載されているので、13.1を選択して無償のwebエディションを
ダウンロード
ModelsimとCycloneIIIのデバイスライブラリも一緒にダウンロード
Windows PC にインストールして、DE0に付属しているDVDから、サンプルプロジェクトを
インプリメントして動作を確認。→とりあえず、OK

・I2Cインタフェースの設計
　　DE0に付属しているソースからデモ用のソースにI2Cマクロをレジスタマクロを追加して
　　インプリメント
　　（６年ぶりのverilogで思い出すだけでも大変）
　　なんとか7segLEDの制御だけできるようにした。
　　I2Cマクロはこちら
　　レジスタマクロはこちら

・python でGPIO I2Cを制御
i2c-tools と python-smbus はデフォルトでインストール済み
smbus を使ったクラスを作成
　　ソースはこちら

・python プログラム
　　Flask を使用してWebアプリを作成、ブラウザからI2Cポートの制御できるように
　　ソースはこちら 　　
　　 www-dataにi2c制御権限を付与しないとブラウザからI2Cの制御ができない。
（コマンド　sudo adduser www-data i2c）

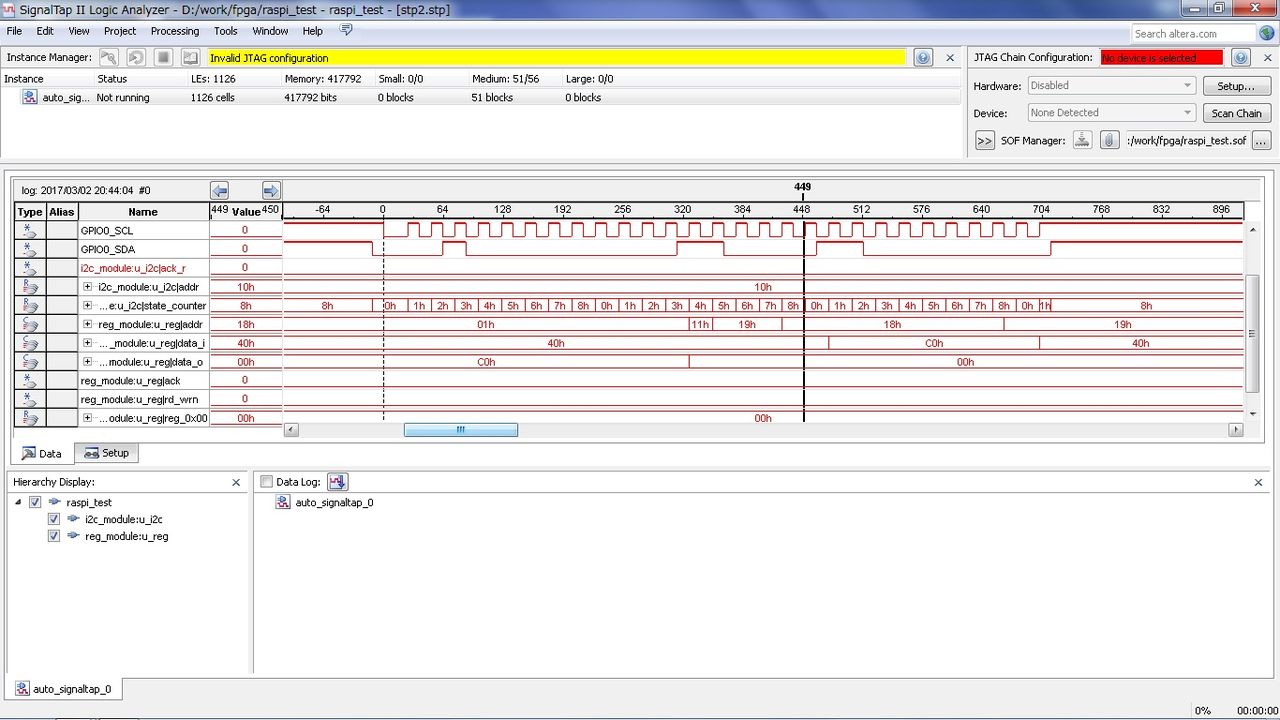

・SignalTapで動作確認

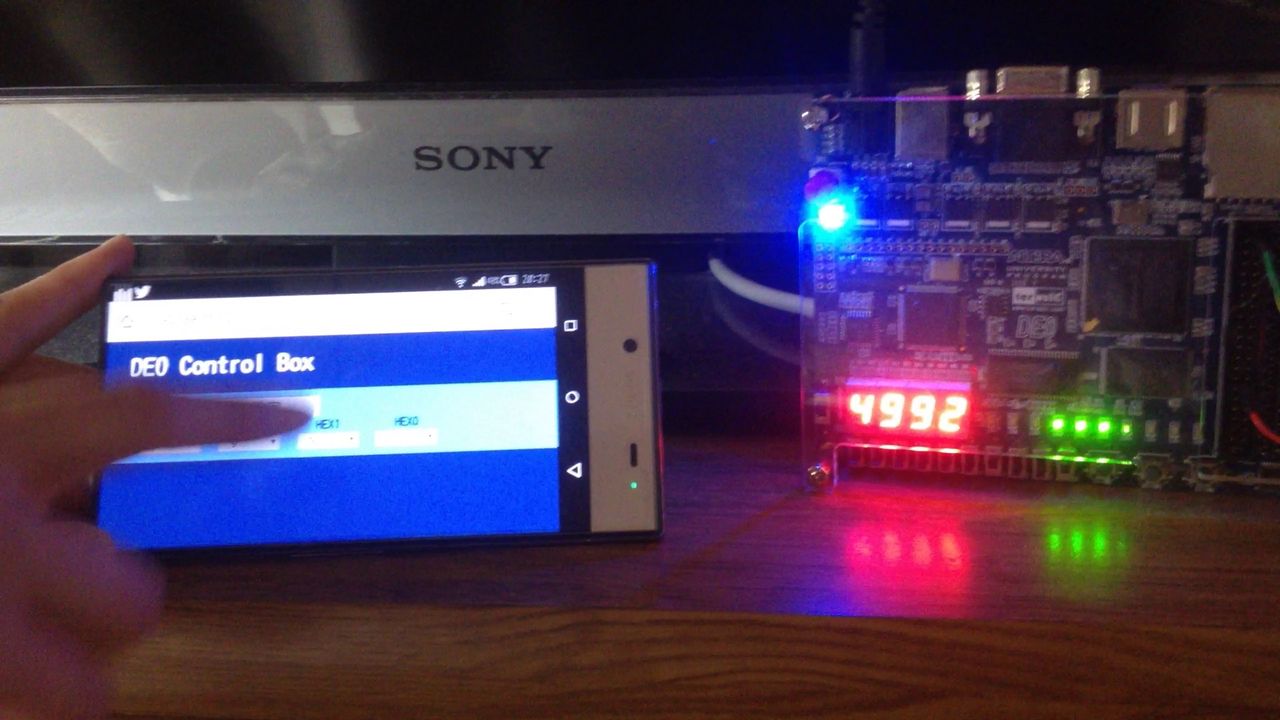

・スマフォから7segLEDを操作


とりあえず成功 ソースはこちら
